喆能電磁加熱產品在太陽能供熱項目中的輔熱設計原理：

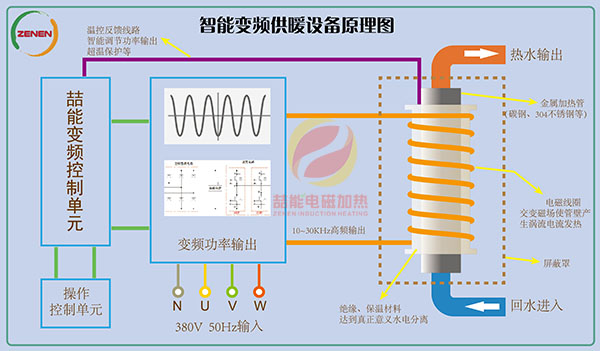

電磁加熱輔助供熱設備由變頻功率輸出單元（電磁控制器）、變頻控制單元（DSP及嵌入式控制軟件）、操作控制單元（PLC或其它操作儀表）、電磁線圈|金屬管道（負載）、外圍檢測儀表及柜體五大部份組成。電磁控制器將50Hz工頻電轉換為15KHz左右的高頻交流電，利用變頻磁感應原理，驅動線圈產生高速變化的磁場，交變的磁力線通過線圈內部的金屬管道或鐵心時會使得負載主動發熱，再通過外圍檢測儀表和操作單元的設定或操作，從而起到控制管道內的水任意加熱的目的，整個過程是“電—磁—熱”的高效轉化過程，相比傳統電加熱節能效果好，智能化程度高。以下為原理圖：

設計方案一

在原有的太陽能熱水和燃?xì)忮仩t的供熱系統上增加電磁加熱輔熱系統，直接對原有系統的進行輔助加熱，安裝簡便, 簡單實用。

系統流程圖如下：

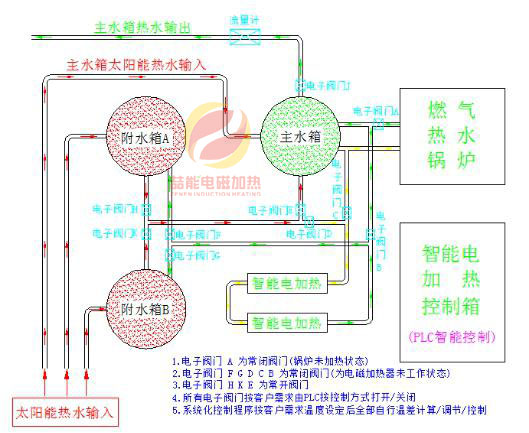

設計方案二

重新設計電磁加熱智能供熱系統，可與原來太陽能系統并聯協同運作加熱，可做全方位監測，自行計算加熱控制，可根據用熱水流量/水溫，系統計算出所需儲備多少熱水，對水箱自動進行加熱處理。

如：1. 主水箱加熱,(電子閥A/E/D/F/G  關閉, 電子閥C/B 打開)

2. 附水箱A加熱(電子閥K/G/B/C/E 關閉, 電子閥H/F 打開)

3. 附水箱B加熱(電子閥H/F/E/C/B 關閉, 電子閥K/G/D 打開)

電磁輔熱的主要特點

1)高效節能：電磁熱轉換效率達到96%以上，經過喆能的專業熱流分析和熱仿真計算，傳熱效率達95%以上，綜合熱效能達90%以上，遠高于其他主動式電采暖設備，節能效果顯著。并且不受環境氣溫的影響，確保整個系統穩定供熱。

2)低碳環保：供熱過程中無廢氣、粉塵、明火等環境危害。設備達到壽命周期后，也是全部可以回收再生使用。全壽命周期實現零排放，真正的綠色環保。

3)潔凈安全舒適：全過程用電使用干凈，帶電導體與水流通道完全隔離，感應式發熱，水電分離，運行中無大型振動設備，靜音效果好。

4)安裝簡單：只在原鍋爐旁、供熱水箱旁或者太陽能供熱主管路上將設備進出水口接入，通電通水即可，無需大量改造，安裝簡便易行。

5)使用方便：采用可編程微電腦智能控制，工作狀態動態顯示和設定簡便，一鍵啟動。并可實現分戶、分室、分區域控制，溫度控制精度高。

6)運行維護成本低：無鍋爐檢修煩惱、無煤場堆場、無需人員值守，通過儲熱水箱晚上輔熱可享受低谷電價更優惠。設備使用壽命10年以上，智能診斷，免維護保養。

7)獨創的技術優勢：多機并聯防線圈干擾驅動技術，可使大功率設備體積大幅度減小，降低設備生產成本，減少運輸和安裝空間。

8)系統由嵌入式軟件控制，全數字化智能控制系統，可以擴充實現遠程監控和物聯。為系統的運行和維護便利進一步提供技術保障。

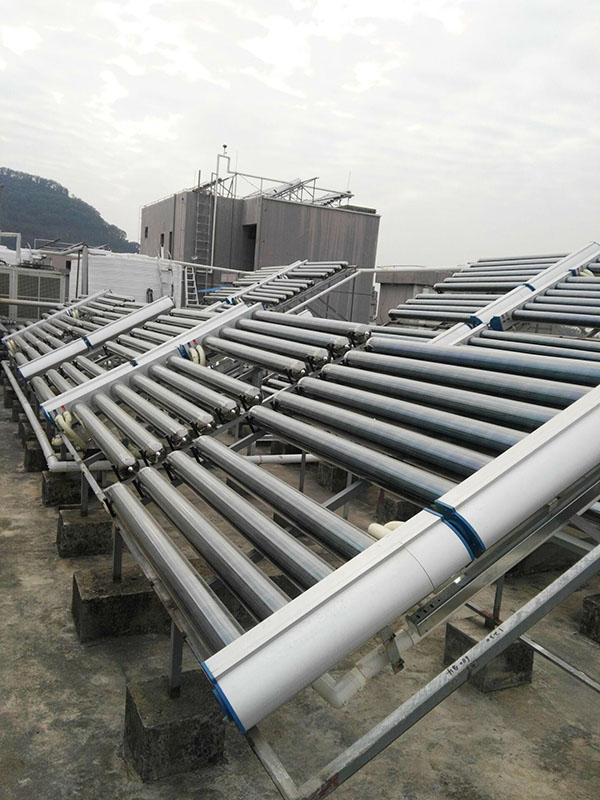

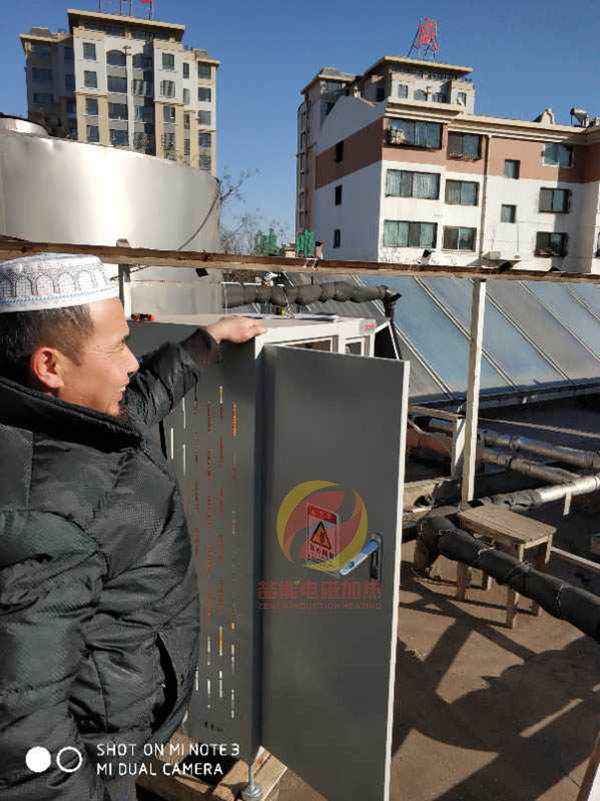

電磁輔熱的案例工程：
